Trong cấu tạo cửa cuốn, mặt bích cửa cuốn là một bộ phận quan trọng nhưng thường ít được khách hàng để ý đến. Đây chính là chi tiết giúp cố định motor, trục cuốn và đảm bảo cửa vận hành ổn định, bền bỉ theo thời gian. Việc lựa chọn đúng loại mặt bích cùng với kích thước mặt bích cửa cuốn phù hợp không chỉ giúp cửa hoạt động êm ái, an toàn mà còn kéo dài tuổi thọ toàn bộ hệ thống.

Trong bài viết này, Vua Cửa Cuốn sẽ chia sẻ chi tiết khái niệm, kích thước tiêu chuẩn, vai trò cũng như cách lắp đặt mặt bích chuẩn kỹ thuật để anh em thợ và khách hàng dễ dàng nắm bắt.

Mặt bích cửa cuốn là gì?

Mặt bích cửa cuốn là bộ phận quan trọng trong hệ thống vận hành, có chức năng giữ motor và trục cuốn cửa khi đóng mở. Đây là điểm tựa để truyền tải lực từ động cơ sang trục cuốn thông qua hệ thống xích và bánh răng. Nếu mặt bích không chắc chắn, cửa cuốn dễ gặp tình trạng rung lắc, kẹt nan hoặc hỏng motor.

Tại Vua Cửa Cuốn – 0909 930 910, chúng tôi chuyên cung cấp mặt bích cửa cuốn chính hãng, lắp đặt chuẩn kỹ thuật, đảm bảo độ bền và an toàn lâu dài.

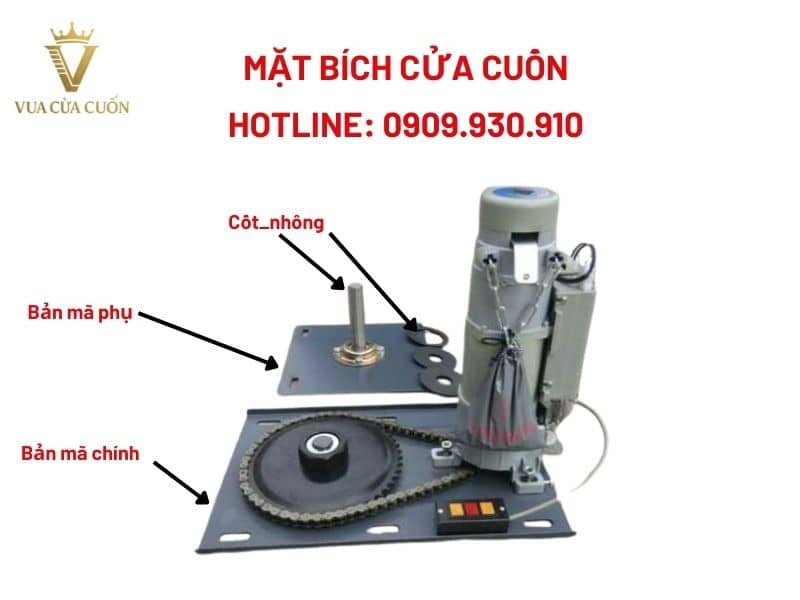

Cấu tạo và bộ phận của mặt bích cửa cuốn

Một bộ mặt bích cửa cuốn thường bao gồm:

• Mặt bích chính: Giữ motor và trục cuốn.

• Mặt bích phụ: Giữ và cố định đầu trục cửa.

• Bánh răng (quả nhông): Truyền động từ motor sang trục cuốn qua xích.

• Vòng hàn đầu trục: Hàn vào trục để treo lên mặt bích, giúp cửa vận hành ổn định.

Nhờ cấu tạo chắc chắn, mặt bích đảm bảo cửa cuốn vận hành trơn tru, êm ái và an toàn.

Kích thước mặt bích cửa cuốn phổ biến cho các dòng cửa cuốn hiện nay

Kích thước mặt bích cửa cuốn sẽ thay đổi tùy theo tải trọng motor:

Mặt bích cửa dùng cho motor 300 – 500kg (JG, AH, YH, AC)

• Dài: 50 – 53cm

• Rộng: 30 – 36cm

• Vòng hàn đầu trục: Φ114

Mặt bích cửa dùng cho motor 600 – 1000kg (JG, AH, YH, AC)

• Dài: 61 – 63cm

• Rộng: 36 – 45cm

• Vòng hàn đầu trục: Φ141

👉 Lưu ý: Cửa càng lớn, tải trọng càng nặng thì kích thước mặt bích càng lớn để đảm bảo an toàn.

Nguyên lý hoạt động của mặt bích

• Mặt bích chính: Là giá đỡ động cơ, giúp truyền động từ motor sang trục cuốn bằng xích.

• Mặt bích phụ: Giữ trục cố định, chống rung lắc khi cửa vận hành.

• Quả nhông: Kết nối motor với trục, đảm bảo lực truyền tải mạnh và ổn định.

Nhờ sự phối hợp giữa các bộ phận này, cửa cuốn có thể vận hành nhẹ nhàng, êm ái và bền bỉ.

Hướng dẫn lắp đặt mặt bích cửa cuốn chuẩn kỹ thuật tại Vua Cửa Cuốn

Để đảm bảo cửa cuốn hoạt động tốt, khi lắp đặt mặt bích cần tuân thủ các bước:

1. Khảo sát vị trí lắp đặt: Khung tường, hộp kỹ thuật phải chắc chắn.

2. Khoan và bắt vít nở: Gia cố mặt bích vào tường.

3. Lắp mặt bích chính: Treo motor và cố định bằng bulong chắc chắn.

4. Lắp mặt bích phụ: Gắn vòng bi chuyển động và cố định đầu trục.

5. Cân chỉnh thăng bằng: Dùng thước thủy hoặc máy cân để đảm bảo cửa vận hành chuẩn xác.

6. Sơn chống gỉ: Sau khi gia cố, nên sơn bảo vệ để tránh rỉ sét.

Vì sao nên chọn Vua Cửa Cuốn khi mua và lắp đặt mặt bích cửa cuốn?

• Phụ kiện chính hãng – Cam kết chất lượng, độ bền cao.

• Lắp đặt chuẩn kỹ thuật – Đội ngũ thợ tay nghề cao, giàu kinh nghiệm.

• Bảo hành dài hạn – Yên tâm sử dụng lâu dài.

• Hỗ trợ 24/7 tại TP.HCM, Hà Nội và các tỉnh lân cận như: Sửa cửa cuốn Đà Lạt giá chỉ từ 200k

Liên hệ ngay với chúng tôi để lựa chọn sản phẩm phù hợp nhất cho công trình của mình

Hotline: 0909 930 910

Địa chỉ: 689 Phạm Văn Bạch, Phường 12, Gò Vấp

Wedsite: https://vuacuacuon.com/

Liên hệ đặt lịch fanpage: https://www.facebook.com/vuacuacuon/

Kết luận bài viết về mặt bích cửa cuốn

Mặt bích cửa cuốn tuy nhỏ nhưng lại là bộ phận vô cùng quan trọng quyết định đến tuổi thọ motor và độ an toàn của cửa. Việc chọn đúng kích thước mặt bích cửa cuốn và lắp đặt chuẩn kỹ thuật sẽ giúp cửa vận hành ổn định, hạn chế hư hỏng.
