Kích Thước Hộp Kỹ Thuật Cửa Cuốn: Cách Đo Trước Thi Công ✅

Kích thước hộp kỹ thuật cửa cuốn phụ thuộc vào loại cửa, đường kính lô cuốn, motor và khoảng trống bảo dưỡng, không có một thông số chung cho mọi công trình. Bài viết dưới đây Vua Cửa Cuốn hướng dẫn cách xác định chiều rộng, cao, sâu của hộp che; phân biệt kích thước lọt lòng với phủ bì và bố trí ô thăm kỹ thuật phù hợp trước khi thi công.

Cần tư vấn theo hiện trạng? Liên hệ ngay 0909 930 910 để được tư vấn miến phí.

Hộp Kỹ Thuật Cửa Cuốn Là Gì?

Hộp kỹ thuật cửa cuốn là kết cấu bao che khu vực lô cuốn và cụm truyền động, giúp che chắn thiết bị và làm gọn mặt tiền.

Khi xác định kích thước hộp che cửa cuốn, cần phân biệt:

Chiều rộng: tổng chiều ngang hộp, không phải riêng khoảng chừa bên motor.
Chiều cao: khoảng cách từ đáy đến đỉnh hộp.
Chiều sâu: kích thước theo hướng vuông góc với mặt cửa.

Kích thước phủ bì tính cả khung và vật liệu ốp; khoảng trống bên trong phải đủ chứa thiết bị và phục vụ bảo trì.

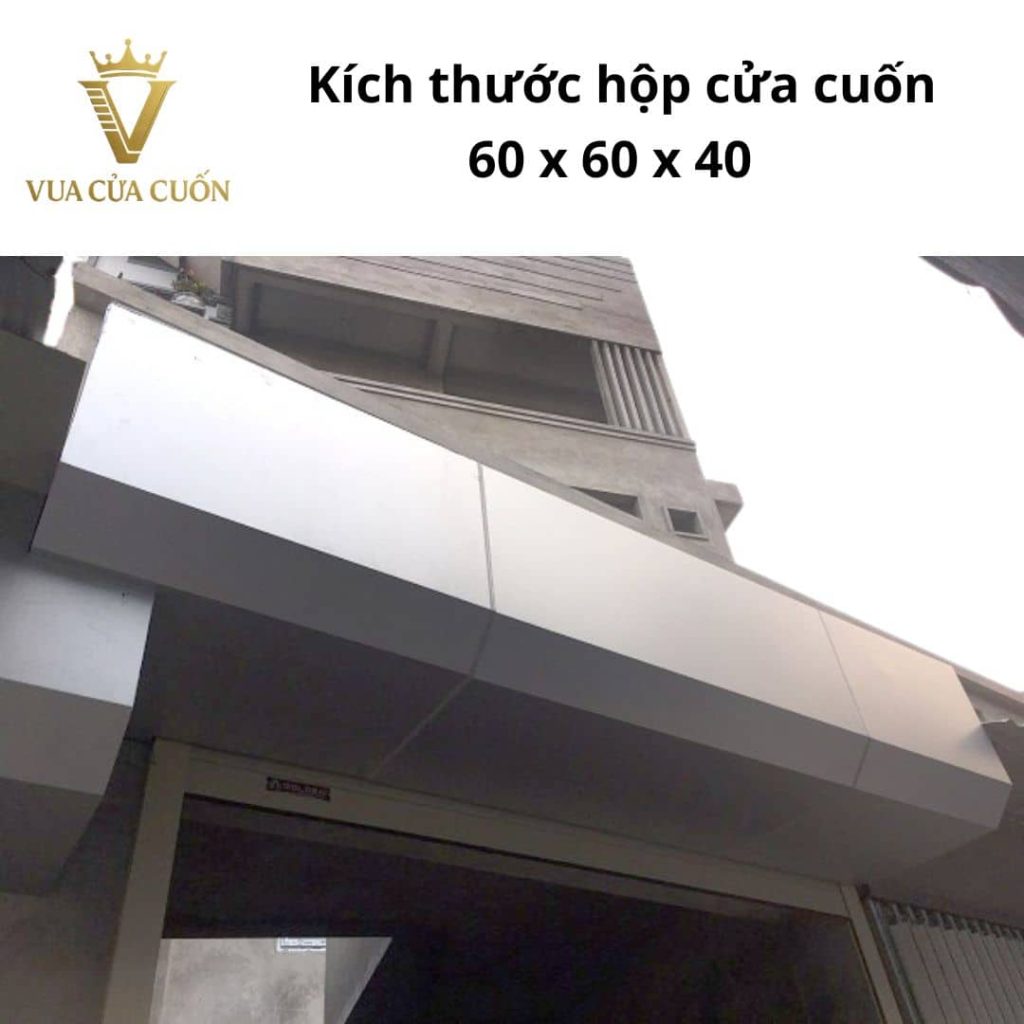

Kích Thước Hộp Kỹ Thuật Cửa Cuốn Bao Nhiêu Là Phù Hợp?

Kích thước hộp kỹ thuật cửa cuốn không cố định cho mọi bộ cửa. Khi dự trù không gian phía trên, có thể tham khảo khoảng chừa chiều cao cho lô cuốn như sau:

Nhóm cửa	Khoảng chừa chiều cao lô cuốn tham khảo
Cửa cuốn nhôm, thép kích thước thông thường	Khoảng 45 cm
Cửa cuốn tấm liền, song ngang	Khoảng 50 cm
Cửa khổ lớn, tùy cấu hình	Có thể cần 55–65 cm

Lưu ý:

Đây là khoảng chừa lắp đặt lô cuốn, không phải kích thước hộp che hoàn thiện. Chiều rộng, chiều sâu và khoảng chừa motor cần xác định theo bản vẽ của bộ cửa trước khi thi công.

Kích thước hộp kỹ thuật cửa cuốn không cố định cho mọi loại cửa

Những Yếu Tố Quyết Định Kích Thước Hộp Kỹ Thuật Cửa Cuốn

Chọn kích thước hộp phù hợp cần xem xét đồng thời:

Loại và kích thước cửa: ảnh hưởng đến trục và đường kính lô khi cửa cuốn lên hoàn toàn.
Cấu hình truyền động: motor, mặt bích và giá đỡ cần không gian lắp đặt tương ứng.
Vị trí thi công: lô trong nhà, ngoài nhà, trần và dầm có thể giới hạn khoảng chừa.
Khả năng bảo trì: cần tiếp cận được motor, cơ cấu kéo dự phòng và các bộ phận cần kiểm tra.

Vua Cửa Cuốn khuyến nghị chốt loại cửa, mã motor và bản vẽ lắp đặt trước khi xây bịt hoặc đóng trần che hộp kỹ thuật.

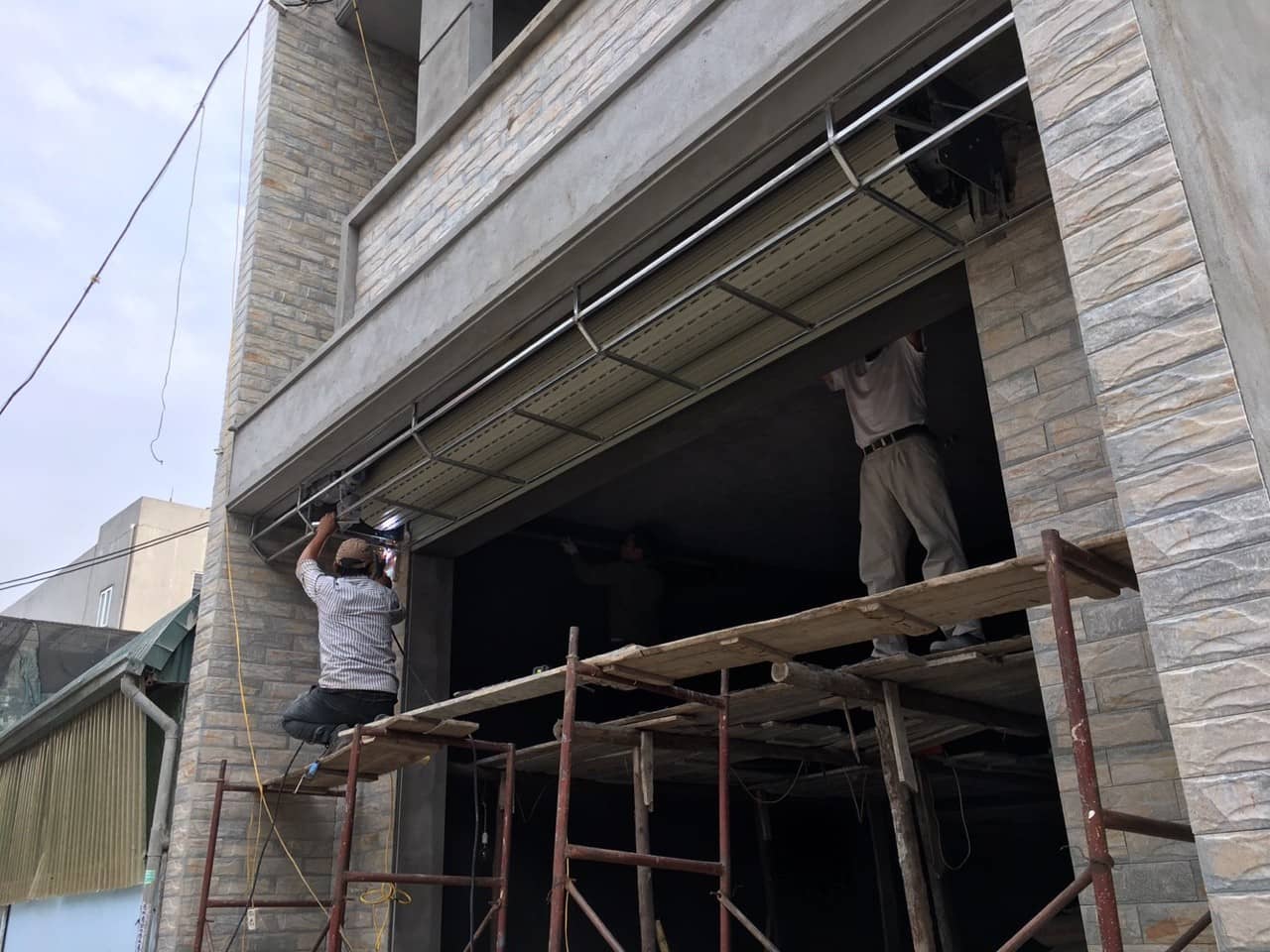

Cách Đo Kích Thước Hộp Kỹ Thuật Cửa Cuốn Trước Khi Thi Công

Kích thước hộp kỹ thuật cửa cuốn cần được xác định theo hiện trạng và bản vẽ của bộ cửa. Quy trình khảo sát gồm:

Đo ô chờ: ghi chiều rộng, chiều cao thông thủy và khoảng trống đến trần, dầm.
Đối chiếu thiết bị: xác định loại cửa, mã motor, trục cuốn, mặt bích và hướng lắp.
Chốt chiều rộng, cao, sâu: tính đủ không gian cho lô khi cửa mở hoàn toàn, khung ốp và khoảng thao tác.
Hoàn thiện bản vẽ: đánh dấu ô thăm, vị trí tiếp cận xích kéo hoặc dây ly hợp trước khi đóng hộp.

Với cửa đã lắp, nên để kỹ thuật viên khảo sát phần cơ khí; không tự tháo trục, motor hoặc lò xo để đo.

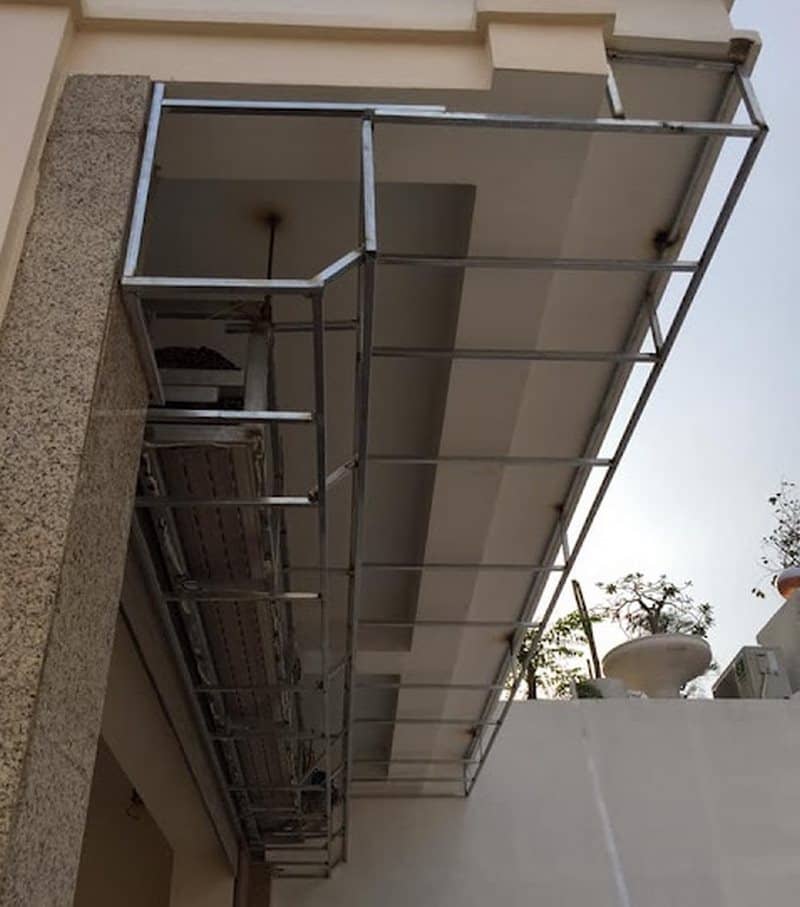

Kích Thước Hộp Kỹ Thuật Cửa Cuốn: Vật Liệu Và Chi Phí

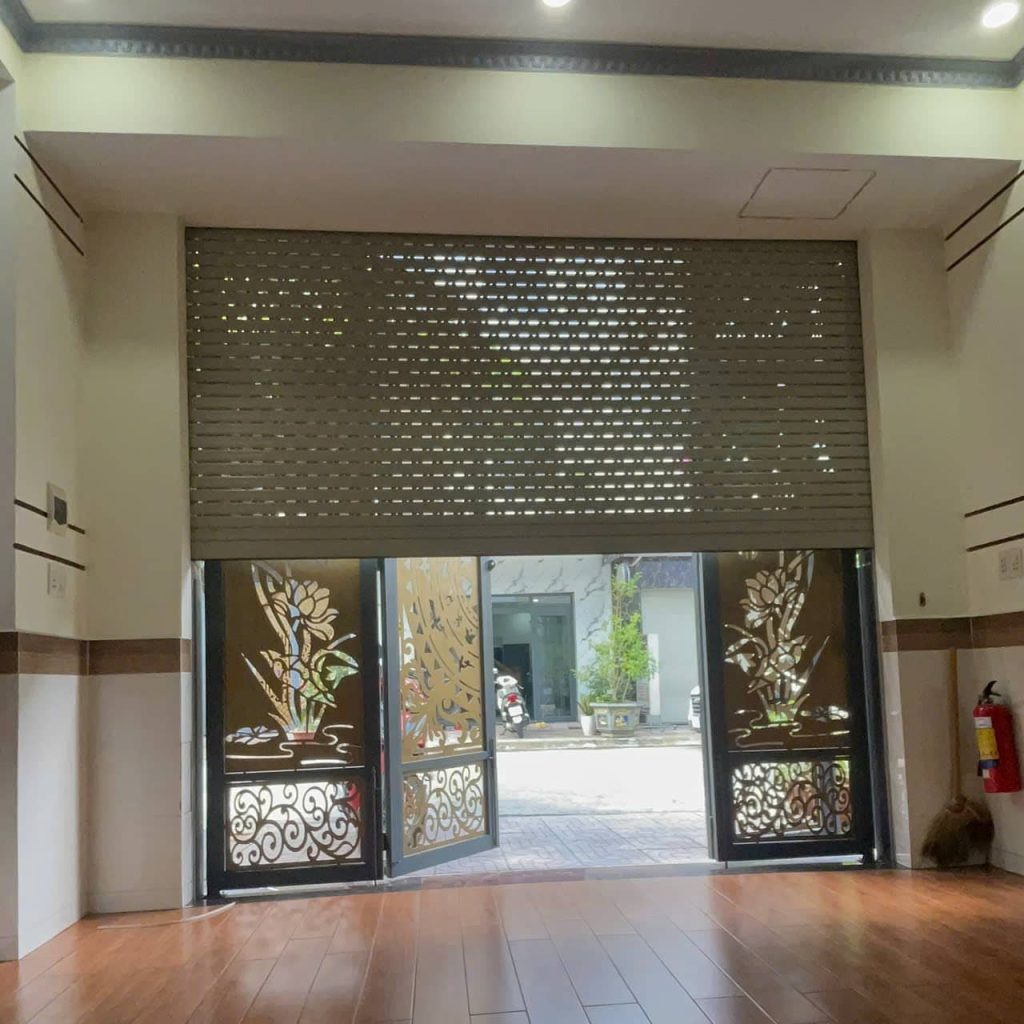

Ô Thăm Kỹ Thuật Và Lỗ Xích Kéo Cần Chừa Bao Nhiêu?

Ô thăm kỹ thuật cửa cuốn cần đủ không gian kiểm tra và thao tác tại bộ phận cần bảo trì. Không nên chọn kích thước chỉ dựa trên một mẫu có sẵn.

Ô thăm: bố trí gần vị trí cần kiểm tra, thuận tiện đưa dụng cụ vào.
Khoảng mở thay motor: có thể cần tấm ốp tháo rời hoặc mặt hộp mở rộng hơn ô thăm thông thường.
Lỗ xích kéo: kích thước và vị trí phải phù hợp cơ cấu kéo, tránh để mép hộp cản chuyển động.

Các mốc 30 × 40 cm, 35 × 35 cm hay lỗ xích 5 × 15 cm cần được kiểm tra trên cấu hình thực tế, không mặc định là tiêu chuẩn chung.

Tìm hiểu kích thước hộp kỹ thuật cửa cuốn, vật liệu tôn, Alu và các yếu tố tính giá

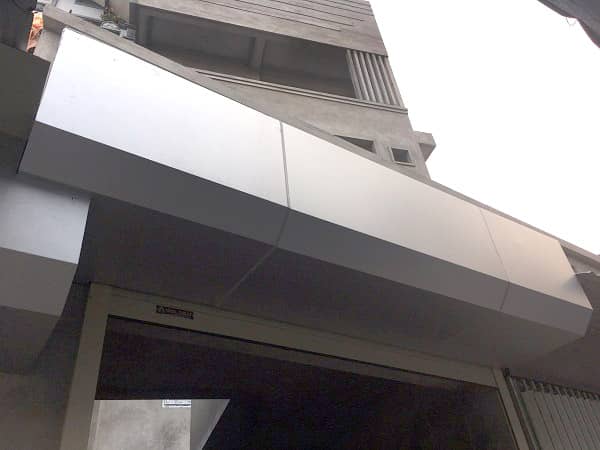

Nên Làm Hộp Che Cửa Cuốn Bằng Tôn, Alu Hay Thạch Cao?

Vật liệu hộp che cửa cuốn nên được chọn theo vị trí lắp đặt, ngân sách và khả năng tháo mở bảo trì.

Vật liệu	Ưu điểm	Lưu ý
Tôn mạ màu	Chi phí thường thấp hơn Alu, thi công đơn giản	Có thể phát tiếng khi mưa; cần cố định chắc
Tấm nhôm composite Alu	Bề mặt phẳng, nhiều lựa chọn màu sắc	Chọn đúng loại dùng trong nhà hoặc ngoài trời
Thạch cao	Dễ đồng bộ với trần nội thất	Phù hợp nơi khô ráo, tránh hắt mưa và cần chừa ô thăm

Chú ý:

Vua Cửa Cuốn khuyến nghị bố trí mặt mở hoặc tấm tháo rời ngay từ đầu để thuận tiện kiểm tra, sửa chữa sau này.

XEM THÊM: Ký tự cửa cuốn trong bản vẽ xây dựng

Những Sai Lầm Khi Chừa Hộp Kỹ Thuật Cửa Cuốn

Chừa sai kích thước hộp kỹ thuật cửa cuốn có thể gây vướng lô, thiếu chỗ lắp motor hoặc khó bảo trì. Những lỗi cần tránh gồm:

Dùng một kích thước cho mọi loại cửa, không đối chiếu cấu hình thiết bị.
Nhầm khoảng chừa bên motor với chiều rộng toàn hộp.
Quên phần không gian bị chiếm bởi khung và tấm ốp.
Đóng kín hộp, không có ô thăm hoặc mặt tháo mở.
Hoàn thiện trần, tường trước khi chốt bản vẽ lắp đặt.

Để hạn chế sửa lại, cần thống nhất kích thước và phương án bảo trì giữa bên xây dựng với đơn vị lắp cửa.

Kích Thước Hộp Kỹ Thuật Cửa Cuốn Theo Loại Cửa Và Motor

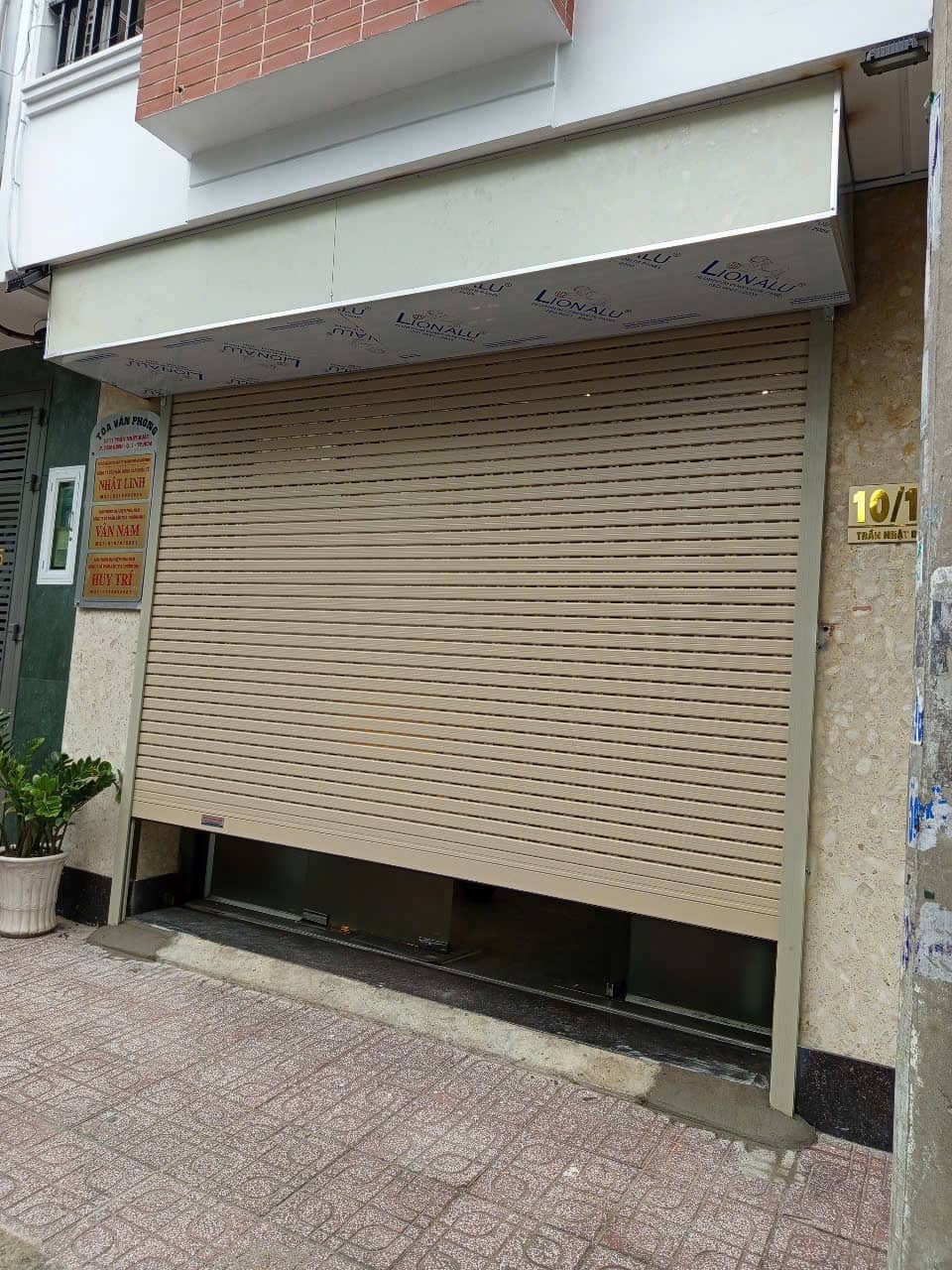

Báo Giá Làm Hộp Kỹ Thuật Cửa Cuốn Mới Nhất

Giá làm hộp che cửa cuốn phụ thuộc vật liệu, kích thước, số mặt ốp và điều kiện thi công. Dưới đây là mức tham khảo tại Vua Cửa Cuốn, cần xác nhận lại khi đặt hàng:

Loại hộp che	Giá tham khảo
Hộp tôn mạ màu	500.000–800.000 đồng/mét dài
Hộp ốp Alu	850.000–1.200.000 đồng/mét dài

Lưu ý:

Giá trên chưa bao gồm công lắp đặt. Báo giá thực tế cần ghi rõ quy cách khung, độ dày tấm, ô thăm và các khoản tính riêng. Không so trực tiếp giá theo mét dài với giá theo m². Liên hệ 0909 930 910 để được báo giá theo kích thước và hiện trạng công trình.

Xem thêm: Báo giá cửa cuốn

Câu Hỏi Thường Gặp Về Kích Thước Hộp Kỹ Thuật Cửa Cuốn

1. Có kích thước hộp kỹ thuật cửa cuốn chuẩn chung không?

Không có một bộ kích thước phù hợp mọi cửa. Cần đối chiếu loại cửa, motor và bản vẽ lắp đặt.

2. Cửa khe thoáng và tấm liền có chừa hộp giống nhau không?

Không nên áp dụng chung. Cấu tạo thân cửa, đường kính lô và cơ cấu truyền động có thể khác nhau.

Xem thêm: Cấu tạo cửa cuốn gồm những gì

3. Motor 300 kg và 500 kg có dùng chung kích thước hộp không?

Cần so sánh kích thước motor, mặt bích và khoảng thao tác. Chỉ dựa vào tải trọng chưa đủ để kết luận.

4. Cửa cuốn kéo tay có cần hộp che không?

Cửa kéo tay vẫn có lô cuốn và cơ cấu trợ lực. Hộp che được bố trí theo vị trí lắp đặt và yêu cầu che chắn.

5. Chiều rộng hộp kỹ thuật được đo từ đâu?

Đo tổng chiều ngang hộp theo bản vẽ, ghi rõ kích thước lọt lòng hay phủ bì; không chỉ đo khoảng bên motor.

6. Trần thấp có lắp được hộp kỹ thuật cửa cuốn không?

Cần khảo sát để chọn cấu hình phù hợp. Không tự giảm khoảng chừa thiết bị hoặc đục, cắt dầm chịu lực.

7. Ô thăm nhỏ có đủ để thay motor không?

Chưa chắc. Ô kiểm tra có thể nhỏ hơn khoảng mở cần tháo motor, nên hộp cần phương án mở rộng hoặc tháo tấm ốp.

8. Bộ lưu điện có bắt buộc nằm trong hộp kỹ thuật không?

Không nhất thiết. Vị trí lắp phải theo hướng dẫn của thiết bị, thuận tiện kiểm tra và không cản cơ cấu chuyển động.

9. Làm hộp che có hết tiếng ồn cửa cuốn không?

Hộp che không khắc phục được tiếng ồn do hư hỏng motor, lệch ray hoặc cạ nan. Cần kiểm tra đúng nguyên nhân.

10. Nên chốt kích thước hộp trước hay sau khi chọn cửa?

Nên chọn loại cửa và motor trước, sau đó duyệt kích thước hộp trước khi hoàn thiện tường, trần.

Kết Luận: Tư Vấn Kích Thước Hộp Kỹ Thuật Cửa Cuốn: Vật Liệu Và Chi Phí

Kích thước hộp kỹ thuật cửa cuốn cần phù hợp với bộ cửa thực tế, có đủ không gian vận hành và tiếp cận bảo trì. Không nên lấy một số đo tham khảo để áp dụng cho mọi công trình. Cần tư vấn hộp che hoặc khảo sát lắp cửa?

Gửi ảnh hiện trạng, kích thước ô chờ và mã motor cho Vua Cửa Cuốn để được trao đổi phương án, báo giá trước khi thi công.
