Sự ổn định, an toàn và tuổi thọ của bộ motor phụ thuộc phần lớn vào quy trình đấu dây motor cửa cuốn ban đầu. Việc đấu dây sai sơ đồ đấu dây motor cửa cuốn không chỉ khiến cửa hoạt động sai chiều, mất hành trình mà còn tiềm ẩn nguy cơ chập cháy, hỏng hóc nghiêm trọng.
Vua Cửa Cuốn – Đơn vị chuyên gia hàng đầu trong lĩnh vực cửa cuốn, hiểu rõ rằng kiến thức kỹ thuật chính xác là chìa khóa. Bài viết này được xây dựng dựa trên kinh nghiệm thực tế, cung cấp sơ đồ đấu nối motor cửa cuốn chi tiết nhất cho các loại motor AC phổ biến.
Bài viết dưới đây chúng tôi sẽ hướng dẫn bạn cách đấu dây motor cửa cuốn một cách chuẩn xác, từ việc kết nối motor với hộp điều khiển, đến cách đấu nối công tắc hành trình để đảm bảo an toàn tuyệt đối. Đây là cẩm nang kỹ thuật không thể thiếu cho mọi thợ điện và người dùng muốn tự tay lắp đặt, bảo trì.
Hãy cùng Vua Cửa Cuốn khám phá bí mật của sơ đồ đấu dây motor cửa cuốn chuẩn nhất!
Nội dung
CẤU TẠO CƠ BẢN VÀ CHỨC NĂNG CỦA SƠ ĐỒ ĐẤU DÂY MOTOR CỬA CUỐN
Trước khi thực hiện sơ đồ đấu dây motor cửa cuốn, việc hiểu rõ cấu tạo và chức năng của từng bộ phận là điều bắt buộc. Đây là nền tảng giúp bạn đấu dây motor cửa cuốn đúng nguyên lý và dễ dàng khắc phục sự cố.

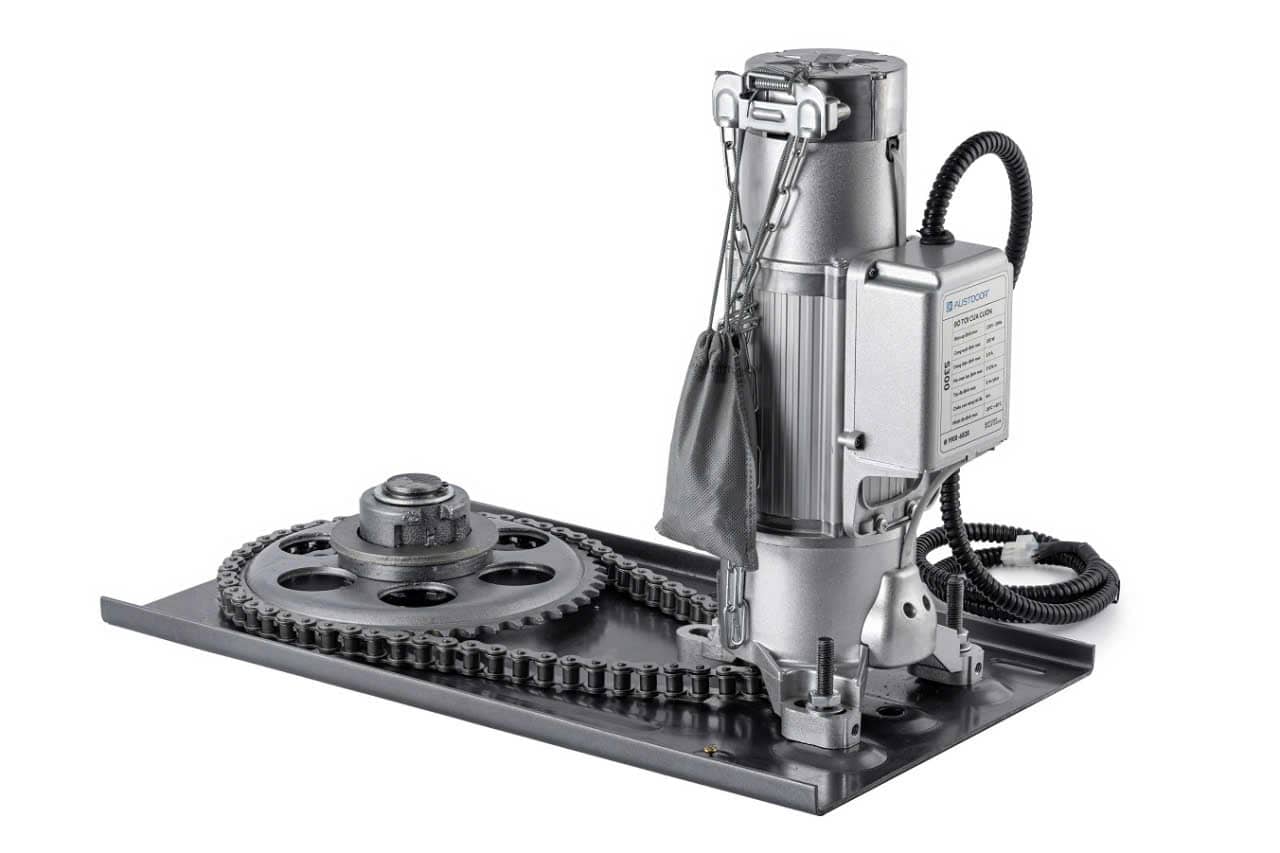

Phân Loại Motor và Các Bộ Phận Liên Quan Đến Đấu Dây
Motor cửa cuốn phổ biến nhất là loại AC (điện xoay chiều), thường dùng cho cửa cuốn nan nhôm/Đài Loan. Các bộ phận cốt lõi cần quan tâm khi đấu dây bao gồm:
-
Cuộn Dây (Stator): Chứa các cuộn dây đồng tạo ra từ trường, quyết định chiều quay (Lên/Xuống). Việc đấu dây motor cửa cuốn sai sẽ làm đảo chiều quay.
-
Tụ Điện (Capacitor): Cung cấp momen xoắn khởi động ban đầu. Tụ điện đấu sai hoặc hỏng là nguyên nhân motor kêu ù ù nhưng không chạy.
-
Hộp Điều Khiển (Receiver Box): Nơi tiếp nhận tín hiệu từ remote và chứa Rơ-le điều khiển chiều quay. Đây là điểm cuối của sơ đồ đấu dây motor cửa cuốn từ motor.
Tầm Quan Trọng Của Công Tắc Hành Trình (Limit Switch)
Công tắc hành trình là bộ phận kỹ thuật không thể thiếu, giúp motor tự ngắt điện khi cửa đạt giới hạn mở/đóng.
-
Chức năng: Bảo vệ motor và nan cửa khỏi bị quá tải, va chạm vào trục cuốn.
-
Đấu dây sai: Nếu đấu dây công tắc hành trình không khớp với chiều quay motor, cửa sẽ không tự dừng hoặc tự động đảo chiều sai, gây hỏng hóc nghiêm trọng.
Chuyên gia Vua Cửa Cuốn Khuyến Cáo: Nắm rõ chức năng của Cuộn Dây, Tụ điện và Công tắc hành trình là bước đầu tiên để thành công trong việc thực hiện sơ đồ đấu dây motor cửa cuốn một cách an toàn.
Xem thêm: Sơ đồ nguyên lý mạch cửa cuốn để đấu nối chuẩn chính sác hơn

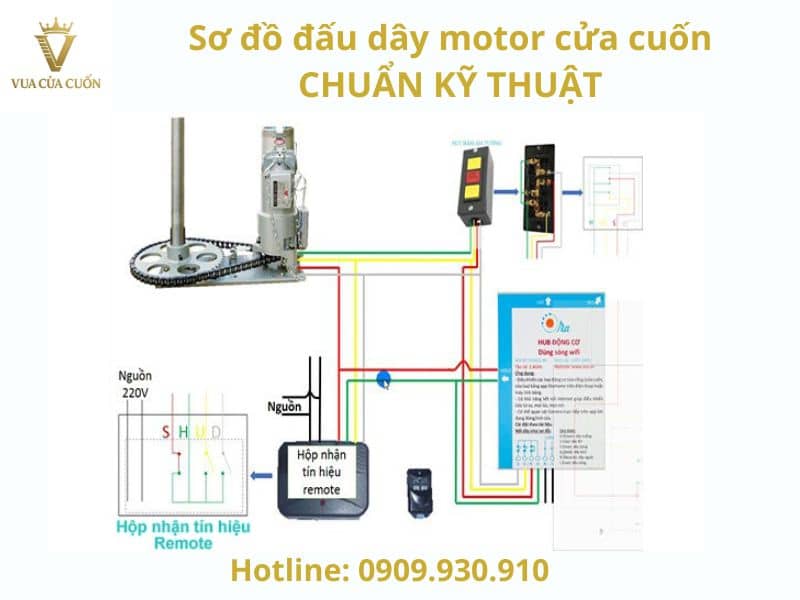

SƠ ĐỒ ĐẤU DÂY MOTOR CỬA CUỐN AC PHỔ BIẾN
Motor AC (sử dụng điện xoay chiều 220V) là loại motor thông dụng nhất. Việc thực hiện sơ đồ đấu dây motor cửa cuốn này cần sự chuẩn xác cao, đặc biệt là khi kết nối với hộp điều khiển.
Nguyên Tắc An Toàn và Nhận Diện Dây Cơ Bản
Trước khi bắt đầu đấu dây motor cửa cuốn, luôn tuân thủ nguyên tắc: NGẮT TOÀN BỘ NGUỒN ĐIỆN TỔNG.
-
Dây Nguồn: Dây L (Lửa) và Dây N (Nguội) – cấp điện 220V.
-
Dây Cuộn Dây: Thường có 3-4 dây từ motor: Dây Chung (Nguội), Dây Lên (UP), Dây Xuống (DOWN).
-
Dây Tiếp Địa (Mát): Dây nối vỏ motor xuống đất (rất quan trọng cho an toàn chống giật).

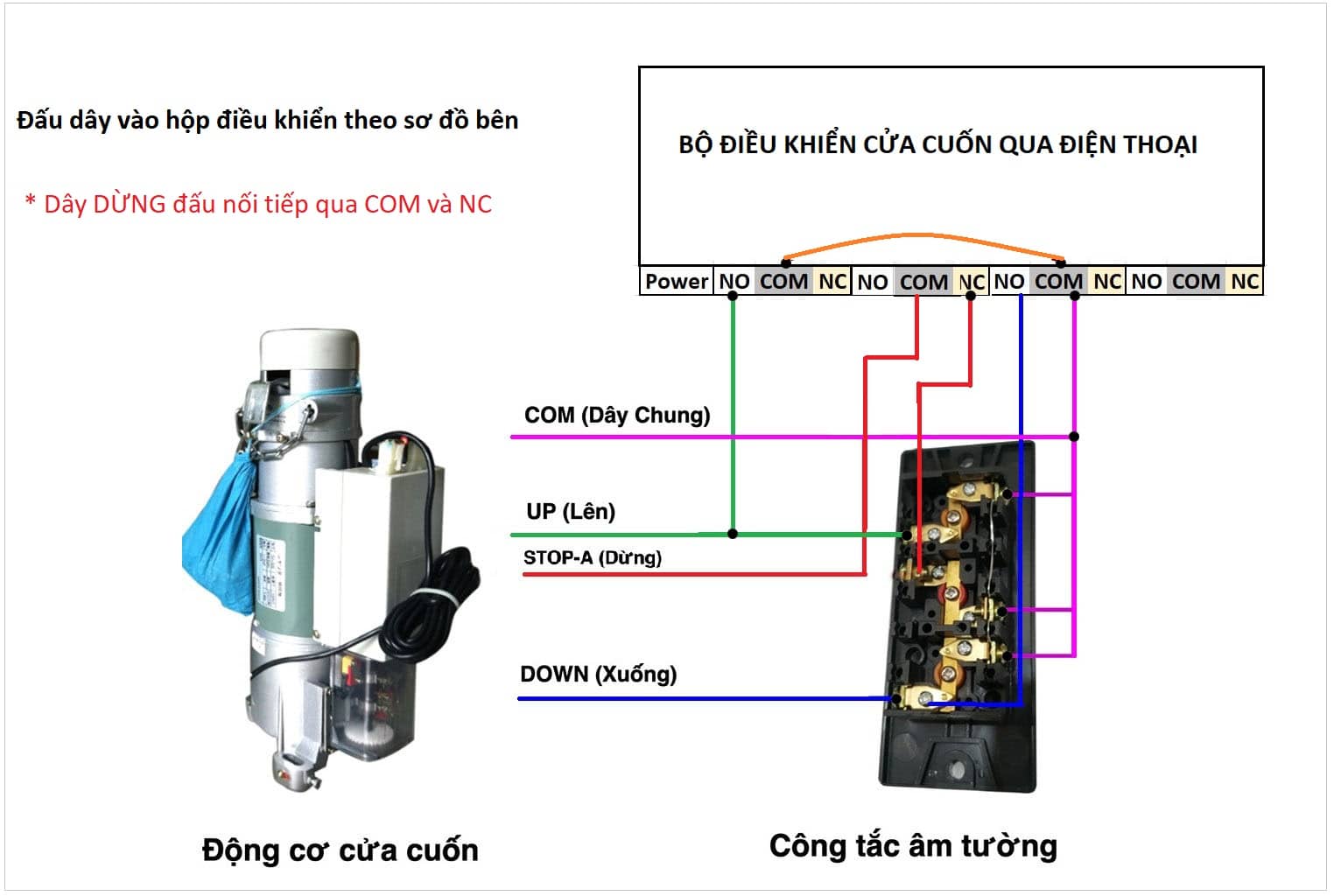

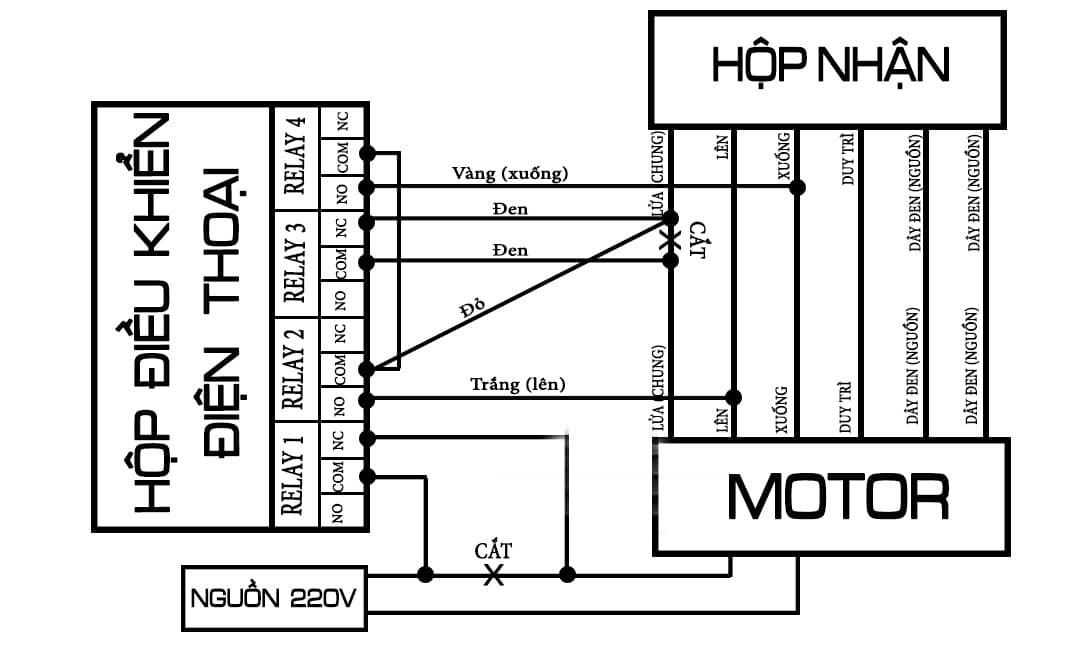

SƠ ĐỒ ĐẤU NỐI MOTOR VỚI HỘP ĐIỀU KHIỂN (Receiver Box)
Hộp điều khiển là nơi nhận tín hiệu và điều khiển Motor. Sơ đồ đấu nối motor cửa cuốn tại đây diễn ra như sau:
| Bước | Kết Nối Dây Motor | Vị Trí Hộp Điều Khiển | Chức Năng |
| 1 | Dây Lên (UP) | Cực Rơ-le Lên |
Điều khiển cửa mở lên.
|
| 2 | Dây Xuống (DOWN) | Cực Rơ-le Xuống |
Điều khiển cửa đóng xuống.
|
| 3 | Dây Chung (Nguội) | Cực Nguội (N) |
Dây chung cấp nguồn cho cuộn dây.
|
| 4 | Dây Tiếp Địa | Cực Ground (hoặc Vỏ Hộp) |
Đảm bảo an toàn chống rò điện.
|
Xem thêm: Cách lắp bộ điều khiển cửa cuốn
SƠ ĐỒ ĐẤU NỐI CÔNG TẮC HÀNH TRÌNH
Đây là bước kỹ thuật quyết định motor có ngắt đúng điểm dừng hay không. Công tắc hành trình thường có 3-4 cực, cần được đấu dây motor cửa cuốn sao cho chiều quay của trục cam khớp với lệnh Lên/Xuống.
-
Dây tín hiệu Lên/Xuống từ Công tắc hành trình phải được nối chính xác với mạch điều khiển để ngắt nguồn khi cửa đạt điểm giới hạn.
Chuyên gia Vua Cửa Cuốn Khẳng Định: Việc thực hiện sơ đồ đấu dây motor cửa cuốn đúng theo các cực Lên/Xuống và Công tắc hành trình sẽ đảm bảo cửa hoạt động bền bỉ, an toàn, và loại bỏ hoàn toàn lỗi đảo chiều/mất hành trình.
Xem thêm: Cách thay bộ hành trình cửa cuốn

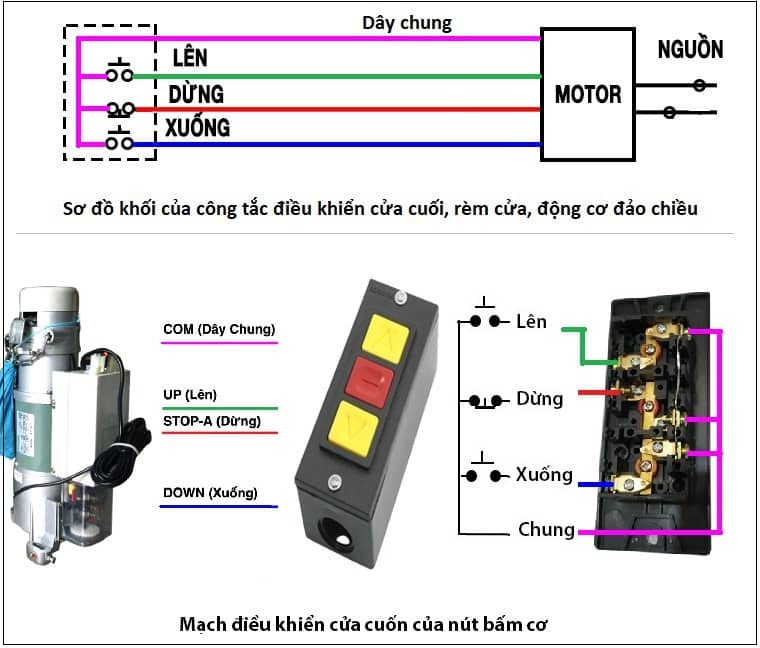

SƠ ĐỒ ĐẤU DÂY MOTOR KHÔNG HỘP ĐIỀU KHIỂN (Đấu trực tiếp/Nút bấm)
Trong một số trường hợp, đặc biệt là khi sử dụng motor cho các ứng dụng cơ bản hoặc cần kiểm tra nhanh, thợ điện có thể áp dụng sơ đồ đấu dây motor cửa cuốn trực tiếp qua công tắc đảo chiều hoặc nút bấm cơ học, loại bỏ hộp điều khiển từ xa.
Nguyên Lý Đấu Dây Trực Tiếp Qua Công Tắc Đảo Chiều
Phương pháp này sử dụng một công tắc 3 vị trí (Lên – Dừng – Xuống) để điều khiển cấp điện vào cuộn dây Motor.
-
Sơ đồ đấu nối cơ bản: Cấp nguồn (Lửa và Nguội) trực tiếp vào công tắc đảo chiều. Các dây Lên (UP) và Xuống (DOWN) của motor sẽ được nối qua công tắc để chọn chiều quay.
-
Vai trò của Tụ điện: Tụ điện vẫn phải được đấu nối song song với cuộn dây Lên/Xuống để tạo momen khởi động. Sơ đồ đấu dây motor cửa cuốn trực tiếp không thể bỏ qua tụ điện.

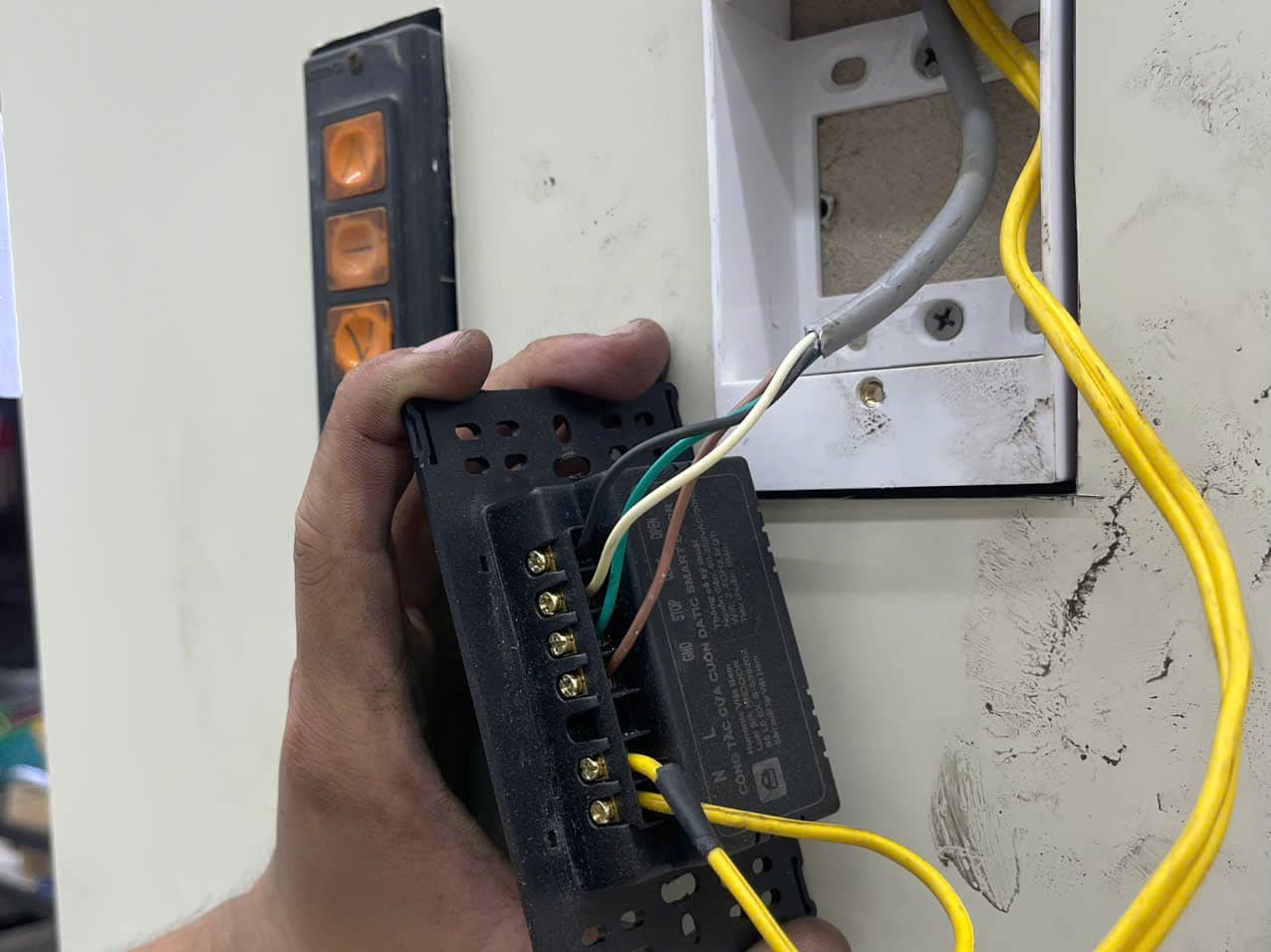

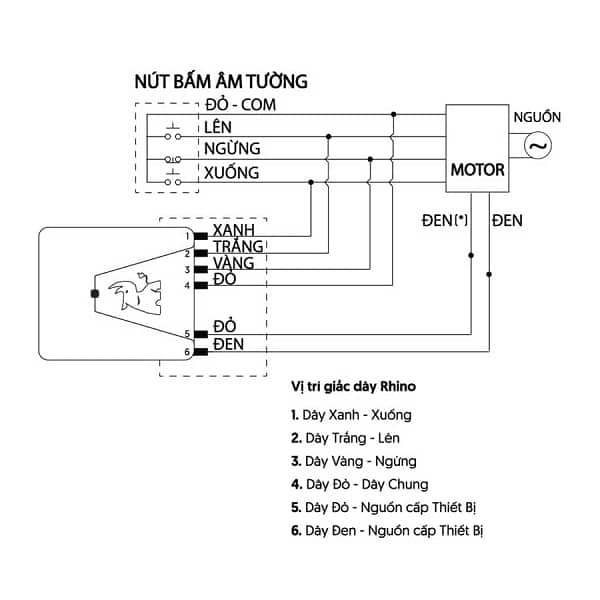

Tích Hợp Nút Bấm Tường Cơ Học
Nếu bạn không dùng remote nhưng vẫn muốn có sự tiện lợi, sơ đồ đấu nối motor cửa cuốn sẽ bao gồm việc kết nối motor với một nút bấm tường 3 nút (Lên-Dừng-Xuống).
-
Lợi ích: Giải pháp này an toàn hơn cho người lớn tuổi vì không cần dùng remote.
-
Lưu ý kỹ thuật: Mặc dù đấu trực tiếp, bạn vẫn phải đảm bảo rằng Công tắc Hành trình (Limit Switch) đã được đấu nối chính xác để motor tự ngắt khi cửa mở hết/đóng hết.
Chuyên gia Vua Cửa Cuốn Khuyến Cáo: Dù sử dụng phương pháp đấu dây nào, việc tuân thủ nguyên tắc đấu dây Lên/Xuống khớp với tụ điện và công tắc hành trình là tối quan trọng để đảm bảo motor hoạt động bền bỉ và không bị chập cháy.
CÁC LỖI THƯỜNG GẶP KHI ĐẤU DÂY VÀ CÁCH KHẮC PHỤC
Ngay cả thợ lành nghề cũng có thể mắc lỗi trong quá trình thực hiện sơ đồ đấu dây motor cửa cuốn. Dưới đây là những sự cố phổ biến nhất liên quan đến đấu dây motor cửa cuốn và hướng dẫn khắc phục nhanh từ chuyên gia Vua Cửa Cuốn:
Motor Chạy Ngược Chiều Với Lệnh Điều Khiển
-
Hiện tượng: Khi bấm nút Mở (UP) trên remote hoặc nút bấm tường, cửa lại đóng xuống (DOWN) và ngược lại.
-
Nguyên nhân: Hai dây tín hiệu Lên (UP) và Xuống (DOWN) đã bị đấu nhầm vị trí tại hộp điều khiển hoặc tại công tắc đảo chiều.
-
Khắc phục: Đơn giản là đảo vị trí hai dây Lên và Xuống tại điểm đấu nối cuối cùng (thường là tại hộp nhận tín hiệu).
Motor Kêu Ù Ù Nhưng Cửa Không Chạy
-
Hiện tượng: Motor phát ra tiếng kêu lớn nhưng trục cuốn không quay, hoặc chỉ quay rất yếu khi khởi động.
-
Nguyên nhân: Lỗi thường liên quan đến Tụ điện (Capacitor). Hoặc là tụ điện bị hỏng, hoặc nó đã bị đấu dây sai trong sơ đồ đấu dây motor cửa cuốn. Tụ điện không tạo đủ momen khởi động ban đầu.
-
Khắc phục: Kiểm tra lại dây Tụ điện đã được đấu đúng với các cuộn dây Lên/Xuống chưa. Nếu đã đấu đúng, tiến hành thay thế tụ điện mới cùng trị số
Cửa Không Tự Dừng Hoặc Tự Dừng Sai Vị Trí
-
Hiện tượng: Cửa cuốn vượt quá hành trình, va chạm mạnh vào trục cuốn hoặc nền nhà, hoặc dừng không đúng điểm giới hạn.
-
Nguyên nhân: Sai sót nghiêm trọng trong quá trình đấu dây công tắc hành trình hoặc trục cam hành trình bị lỏng/mòn.
-
Khắc phục: Kiểm tra lại sơ đồ đấu nối motor cửa cuốn của công tắc hành trình. Đảm bảo các dây Limit Switch được đấu đúng cực và trục cam giới hạn hành trình được siết chặt.
Chuyên gia Vua Cửa Cuốn Lưu Ý: Luôn kiểm tra lại nguồn điện cấp vào motor (thường là 220v) trước khi kết luận lỗi do sơ đồ đấu dây motor cửa cuốn.
KẾT LUẬN: BÀI VIẾT SƠ ĐỒ ĐẤU DÂY MOTOR CỬA CUỐN CHUẨN KỸ THUẬT
Nắm vững sơ đồ đấu dây motor cửa cuốn là kỹ năng cốt lõi, giúp bạn đảm bảo motor hoạt động an toàn, bền bỉ và không bị các lỗi kỹ thuật nghiêm trọng. Việc tuân thủ chính xác các bước đấu dây motor cửa cuốn từ nguồn điện, tụ điện, đến công tắc hành trình là yếu tố then chốt để kéo dài tuổi thọ hệ thống.
