Trong thiết kế công trình, việc hiểu và sử dụng đúng ký hiệu cửa cuốn là yếu tố quan trọng giúp kiến trúc sư, kỹ sư và thợ thi công dễ dàng nhận diện, lắp đặt và triển khai công việc chính xác. Bài viết dưới đây Vua Cửa Cuốn sẽ giúp bạn hiểu rõ về ký hiệu cửa cuốn trong bản vẽ xây dựng và ký hiệu cửa cuốn trong Cad, kèm theo phân tích cấu tạo cửa cuốn và vai trò từng thành phần mời các bạn cùng tham khảo.
Nội dung
Ký Hiệu Cửa Cuốn Là Gì?
Kí hiệu cửa cuốn là cách biểu diễn cửa cuốn bằng hình vẽ hoặc ký hiệu kỹ thuật trong bản vẽ thiết kế kiến trúc. Thông qua các mặt cắt, mặt đứng và mặt bằng, ký hiệu giúp người đọc bản vẽ dễ dàng xác định vị trí, loại cửa, hướng mở, cũng như cấu tạo cửa cuốn được sử dụng trong công trình.

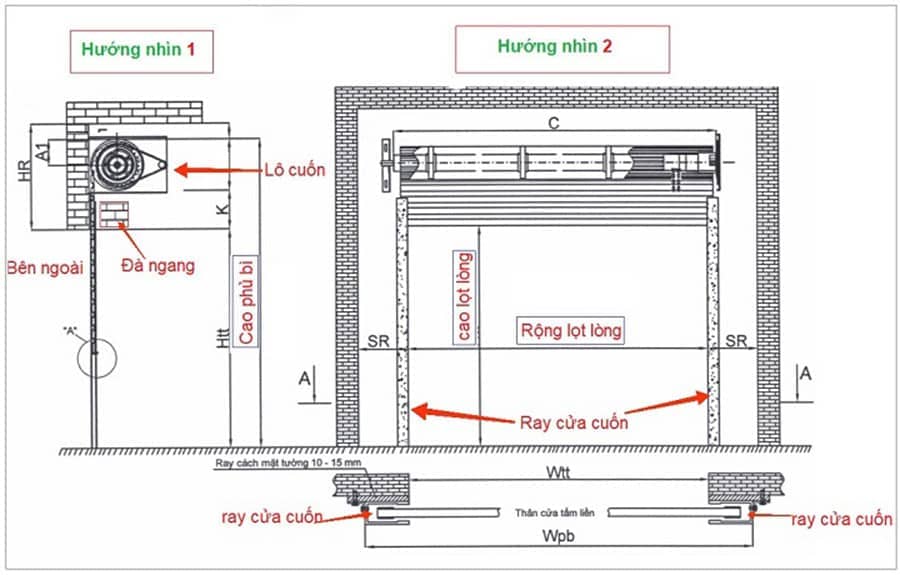

Ký Hiệu Cửa Cuốn Trong Bản Vẽ Xây Dựng
Cách Biểu Diễn Ký Hiệu Cửa Cuốn Trong Bản Vẽ
Trong bản vẽ xây dựng, ký hiệu cửa cuốn thường thể hiện dưới dạng đường nét đứt nằm ngang giữa hai đường tường đứng (biểu tượng tường xây). Ngoài ra, còn có thêm ký hiệu hộp kỹ thuật 2 đầu – nơi đặt trục và motor cửa cuốn.
Một số ký hiệu trong bản vẽ cửa cuốn thường gặp gồm:
Loại thành phần Ký hiệu biểu diễn trong bản vẽ
Cửa cuốn Nét đứt ngang (biểu thị cửa cuốn khi đóng)
Hộp kỹ thuật Hình chữ nhật đen 2 đầu cửa
Tường 200mm Kẻ chéo xen kẽ (tường chịu lực)
Tường 100mm Hai đường song song (tường ngăn)
Cửa mở 2 cánh Đường cong thể hiện hướng mở
Các mặt bằng thiết kế còn thể hiện số lượng cửa, kích thước, loại cửa cuốn (kéo tay, motor, khe thoáng…) và ghi chú rõ từng loại tại mặt cắt hoặc bảng thống kê cửa.

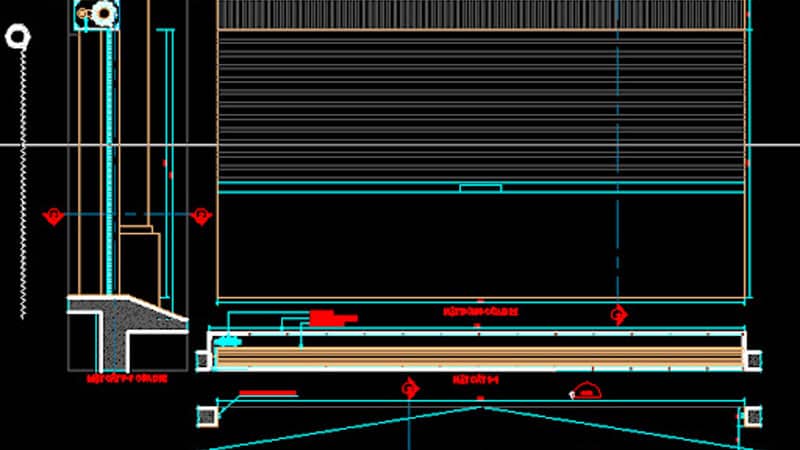

Ký Hiệu Cửa Cuốn Trong Cad
Cách Vẽ Cửa Cuốn Trong Bản Vẽ Cad

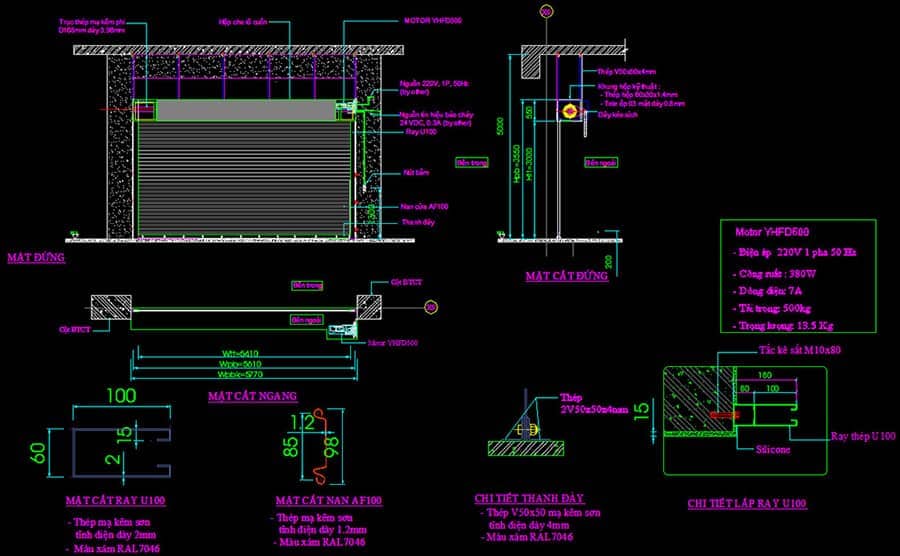

Trong bản vẽ cửa cuốn bằng Cad (AutoCAD), các mặt cắt và mặt đứng thể hiện chi tiết vị trí lắp đặt cửa cuốn, kích thước ray, trục, motor, và các phụ kiện đi kèm. Ký hiệu cửa cuốn trong Cad thường chia thành 3 dạng:
Mặt đứng: Hiển thị toàn bộ mặt trước của cửa – vị trí gắn hộp motor, ray và chiều cao cửa.
Mặt cắt đứng/ngang: Diễn tả vị trí cửa khi mở/đóng, cấu tạo ray dẫn, nan cửa, trục motor.
Ký hiệu tắt trên mặt bằng: Nét đứt ngang, kèm chú thích “CC”, “Rolling Shutter” hoặc “Cửa cuốn”.
Lưu ý về ray cửa cuốn trong Cad:
Ray Austdoor: Thường dùng ray U85 (85mm)
Các loại cửa cuốn thông thường: Sử dụng ray U76 (76mm)
Việc biểu diễn đúng và rõ ràng giúp thợ lắp đặt đọc hiểu bản vẽ, thi công nhanh và chính xác.

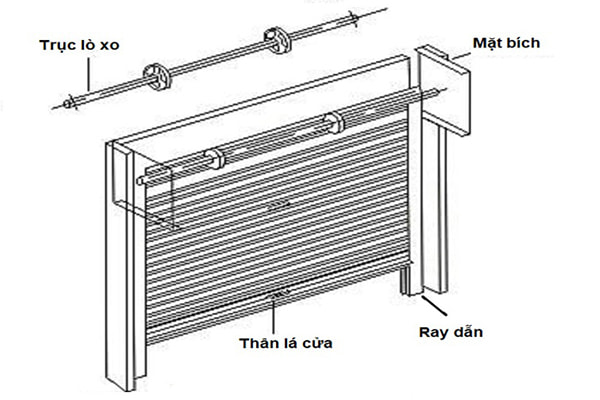

Cấu Tạo Chi Tiết Cửa Cuốn Trong Thiết Kế
Thành Phần Chính Gồm:
Nan cửa cuốn: Lá cửa ghép lại tạo nên tấm cửa chính.
Ray dẫn hướng: Hai bên giữ cho cửa chạy đúng trục.
Trục lô cuốn: Trục thép đặt trong hộp kỹ thuật để cuốn/nả cửa.
Motor cửa cuốn: Tạo lực kéo lên/xuống.
Bộ điều khiển: Gồm remote, tay bấm âm tường.
Lưu điện (UPS): Giúp cửa hoạt động khi mất điện.
Thiết bị phụ trợ: Cảm biến dừng, còi báo động, chống nâng cửa…
XEM THÊM: Cấu tạo cửa cửa cuốn kéo tay
Nguyên Lý Hoạt Động Của Cửa Cuốn
Cửa cuốn hoạt động nhờ motor truyền động quay trục cuốn, kéo các nan cửa lên hoặc hạ xuống theo ray. Khi người dùng nhấn remote hoặc công tắc âm tường, tín hiệu truyền đến bộ điều khiển – gửi lệnh cho motor hoạt động. Nếu có UPS dự phòng, cửa vẫn hoạt động khi mất điện.
Ưu & Nhược Điểm Của Cửa Cuốn Trong Thiết Kế Công Trình
Ưu điểm:
Tối ưu không gian – cửa cuốn cuộn gọn khi mở.
Đảm bảo an ninh – vận hành bằng điều khiển từ xa.
Tính thẩm mỹ cao, phù hợp nhà phố, nhà xưởng, trung tâm thương mại.
Có khả năng tích hợp chống trộm, cảm biến vật cản, chống cháy.
Nhược điểm:
Phụ thuộc vào nguồn điện (nếu không có lưu điện).
Chi phí thay motor hoặc remote tương đối cao nếu bị hỏng.
Nan cửa có thể mòn hoặc tuột nếu dùng lâu không bảo trì.
Tại Sao Phải Biết Ký Hiệu Cửa Cuốn Trong Bản Vẽ?
Dễ dàng đọc hiểu hồ sơ thiết kế: Giúp giám sát thi công, kỹ sư nắm rõ cấu trúc và vị trí cửa cuốn.
Chính xác trong lắp đặt: Giảm sai sót trong thi công, tránh nhầm lẫn với cửa kéo, cửa sắt hay cửa cổng
Tiết kiệm thời gian: Đọc bản vẽ đúng giúp tiến độ nhanh hơn, phối hợp đội thi công hiệu quả.
Gọi Ngay Vua Cửa Cuốn Để Tải Mẫu Kí Hiệu Cửa Cuốn Trong Cad & Bản Vẽ Xây Dựng
Bạn có thể liên hệ với Vua Cửa Cuốn để nhận các mẫu bản vẽ cửa cuốn trong Cad, đầy đủ mặt cắt và chi tiết kỹ thuật.
Hotline/zalo: 0909.930.910
Fange: https://www.facebook.com/vuacuacuon/
Website: https://vuacuacuon.com/
Kết Luận: Ký hiệu cửa cuốn trong bản vẽ xây dựng
Hy vọng qua bài viết trên bạn đã nắm ký hiệu cửa cuốn trong bản vẽ xây dựng và ký hiệu cửa cuốn trong Cad không chỉ giúp bạn đọc bản vẽ dễ hơn mà còn góp phần nâng cao chất lượng thiết kế và thi công. Dù là kỹ sư, nhà thầu hay chủ đầu tư, bạn nên trang bị kiến thức này để đảm bảo cửa cuốn được lắp đúng kỹ thuật, an toàn và thẩm mỹ.
